Einleitung

Mit der folgenden Beschreibung lässt sich ein 1-Wire LED-Statusmonitor aufbauen. Es werden ein Schaltplan und ein Platinenlayout vorgestellt, um an einem DS2408 acht (Low-Current) LEDs anzuschließen. Die Platine (je nach VersionsNr, siehe Abschnitt) ist so gestaltet, dass sie exakt in das unter "Links" aufgeführte Mini-Gehäuse passt. Der Statusmonitor kann verwendet werden, um beispielsweise die Schaltzustände einer Alarmanlage in der folgenden Art darzustellen:

Signalanlage offen
Signalanlage im offenen Gehäuse
Signalanlage geschlossen
  • LED1 (grün) Erdgeschoss Fenster geschlossen
  • LED2 (gelb) Erdgeschoss Fenster gekippt
  • LED3 (rot) Erdgeschoss Fenster geöffnet
  • usw

Sollen nur 2 Zustände (zb. offen/geschlossen) dargestellt werden, so empfiehlt sich der DualLED Hardwaremod (FS20_Statusanzeige_mit_Dual-LED). Jedoch nicht mit einer BiColorLED sonden mit jeweils 2 LowCurrentLEDś da der DS2408 in Summe nur 20mA belastbar ist.

Schaltplan und Platine Version 2.4

Schaltplan
Platinenlayout

Bei dieser Version müsen als LEDs LowCurrent LEDs verwendet werden. Dadurch ist der maximale Strom von 20mA (8x2mA) sichergestellt. Diese Version kann auch als Reedkontakt-Eingang verwendet werden indem die beiden (Vor-)wiederstandsnetzwerke (R2,R3) durch jeweils 8 Drahtbrücken ersetzt werden. Eine Kombination aus 4 LEDs und 4 Reedkontakteingängen ist auch möglich. Diese Version ist kleiner als das verlinkte Gehäuse und passt nicht in die zugehörige Gehäuseaufnahme. Es muss deshalb zb. mit doppelseitigen Klebeband fixiert werden.

Die Abbildungen zeigen den Schaltplan und das Platinenlayout.

Bauteilliste

Bauteil Bezeichnung Shop BauteilNr
D1,D2 Diode Reichelt BAT85
C1 Elko 47uF Reichelt RAD 47/16
C3, C4 Keramikkondensator 100N, 10% Reichelt X7R-5 100N
K2 Anreihklemme 4Pol Reichelt AKL 055-04
K3 Stiftleiste K2X04 Reichelt MPE 087-2-008
J1 Stiftleiste K1X03 Reichelt MPE 087-1-003
K1 Stiftleiste 2x8pol Reichelt MPE 087-2-016
R1 Widerstandsnetzwerk 10k 9+1 Reichelt SIL 10-9 10K
R2, R3 Widerstands-Netzwerk, 4Wid./8Pins, 1,5 K-Ohm Reichelt SIL 8-4 1,5K
IC1 1wire 8fach Digital I/O http://www.fuchs-shop.com/de/ DS2408
LED1/..../LED8 LowCurrent LED 3mm , 2mA Reichelt LED 3MM 2MA GE

Schaltplan und Platine Version 2.5

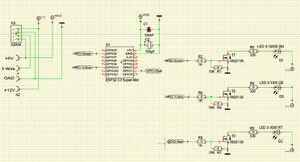

Schaltplan

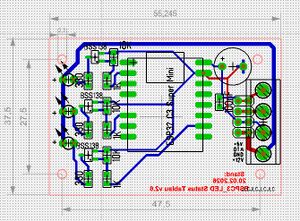

Platinenlayout

Bei dieser Version können konventionelle oder Hochleistungs-LEDs (ultrahell) verwendet werden. Sollen andere Verbraucher geschaltet werden, so sind die jeweiligen Vorwiderstände mit Lötbrücken zu versehen. Jeder Port kann bis zu 130mA belastet werden. Die Lötanschlösse der SMD-Bauteile sind etwas größer als normal layoutet damit konventionell mit einem Feinlötkolben vom geübten Laien gelötet werden kann.

Als weiteres Beispiel sei hier eine Bewässerungssteuerung genannt. Als Verbraucher können hier zb. 12VDC (Finder-)Relais angeschlossen werden die 24V Gardena oder Hunter Magnetventile ansteuern.

Diese Version kann u.U. auch als Reedkontakt-Eingang verwendet werden indem jeweils der Vorwiderstand (R9), die Zehnerdiode (D1) und T2 jeweils durch Drahtbrücken ersetzt werden. R10 darf nicht verbunden werden. Eine Kombination aus LEDs/Verbrauchern und Reedkontakteingängen ist auch möglich. Diese Version passt exakt in das verlinkte Gehäuse und sowie in die zugehörige Gehäuseaufnahme. Es muss deshalb nicht weiter fixiert werden.

Die Abbildungen zeigen den Schaltplan und das Platinenlayout. Der Jumper J1 muss auf Minus gestellt werden. Dieser ist in Version 2.5.1 entfallen da überflüssig.

Bauteilliste

Bauteil Bezeichnung Shop BauteilNr
D4 SMD Diode Reichelt BAT54S
C1 Elko 47uF Reichelt RAD 47/16
C3, C4 Keramikkondensator 100N, 10% Reichelt X7R-5 100N
K2 Anreihklemme 4Pol Reichelt AKL 055-04
K3 Stiftleiste K2X04 Reichelt MPE 087-2-008
J1 Stiftleiste K1X03 Reichelt MPE 087-1-003
K1 Stiftleiste 2x8pol Reichelt MPE 087-2-016
R1 Widerstandsnetzwerk 10k 9+1 Reichelt SIL 10-9 10K
R3, R5, R7, R9, R11, R13, R15, R17 SMD Widerstand (LED-Vorwiderstand) Reichelt Rot: SMD-0805 330

Gelb: SMD-0805 330

Grün: SMD-0805 270

R2, R4, R6, R8, R10, R12, R14, R16 SMD Widerstand, 10k Reichelt SMD-0805 10,0K
D1, D2, D3, D5, D6, D7, D8, D9 SMD Zehnerdiode; BZV C8V2 Reichelt SMD ZF 8,2
T1 - T8 Transistor SMD P-FET SOT-23 -60V -0,17A Reichelt BSS 84P SMD
IC1 1wire 8fach Digital I/O http://www.fuchs-shop.com/de/ DS2408
LED1/..../LED8 LED 3mm , 30mA Reichelt LED 3-3500 RT

LED 3-12000 GN

LED 3-1300 GE

Das Platinenlayout (erstellt mit Target3001) ist im unten aufgeführten Forenthread angehängt.

Hinweise zum Betrieb mit FHEM

Einsetzbar.

Weitere Hinweise

Damit der Zustand des DS2408 determiniert ist, ist RSTZ per pullup auf HIGH gezogen.
